High Speed Automatic Wire Shelf Welding Machine voor de productie van wire mesh deck shelving

Draadgaas Dek Plank Lasmachine

Hoge snelheid Automatische Draad Plank Lasmachine

Place of Origin:

China

Merknaam:

HWASHI

Certificering:

CE/CCC/ISO

Contacteer ons

Verzoek om een Citaat

Productdetails

Electricity:

Three-phase four wires 380V±10%

Power cable:

120mm²，400A

Control method:

PLC

Effective welding width:

1200mm

Effective welding length:

1200mm

Automatic moving speed:

200-500mm/s adjustable

Automatic wire filling range:

Line wire: 400-1200mm，wire diameter: 2-6mm

Automatic wire filling system number:

2 sets

Betaling & het Verschepen Termijnen

Minimum Order Quantity

1 set

Prijs

Onderhandelbaar

Packaging Details

sea worthy wooden package

Delivery Time

7-30 working days after received your payment

Payment Terms

L/C, T/T

Supply Ability

50 sets per month

Verwante producten

Video

HWASHI Automatisch draadnet Panel Cage Lasmachine Lijn voor gelast draadnet

Krijg Beste Prijs

Video

Geavanceerde automatische walscherf lassen machine voor walscherf dek plank productielijn

Krijg Beste Prijs

Video

Stalen draadgordel Spotsweismachine Koelkast Draadplank Multipoint Spotsweismachine

Krijg Beste Prijs

Video

Automatische meerpuntspoetsweismachine voor koelplaten en stalen gaasroosters

Krijg Beste Prijs

Contacteer ons

+8613380655800

marketing@hwashi.com

Contact nu

Productomschrijving

High Speed Automatic Wire Shelf Welding Machine voor de productie van wire mesh deck shelving

Productbeschrijving

De voor dit project ontworpen lasproductielijn is speciaal ontworpen voor de snelle productie van Wire pallet rack decking.Het maakt de productie van draadnetten en verstijvers volledig geautomatiseerdHet bereiken van automatisch draad snijden, voeden, lassen, buigen, draaien, randen trimmen, versteviger automatisch voeden, lassen en stapelen van het eindproduct.Het hele lijnontwerp vereist slechts twee operatorsDe Commissie heeft de Commissie verzocht om een verslag uit te brengen over de resultaten van de evaluatie van de resultaten van de evaluatie.De productie-efficiëntie en de automatisering zijn aanzienlijk verbeterd.

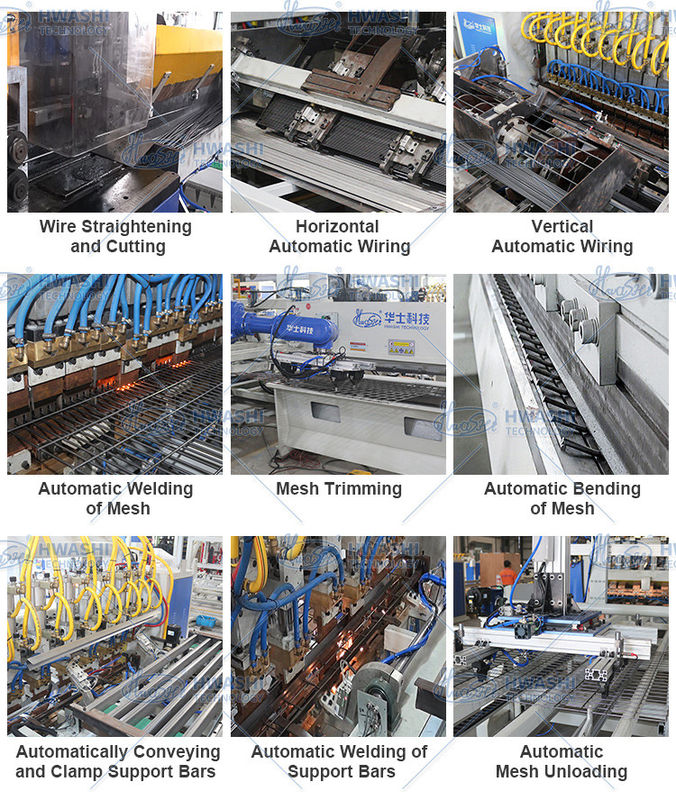

Werkproces

1)High speed draad rechtmaken en snijmachine zal de draden van de draad spoel snijden,en vervolgens de draden te laden op de draad voedingssysteem voor automatische draad vullen van de dwarsdraden en lijn draden.

2) De draad wordt automatisch naar de laspositie gevoerd.

3) De lasmachine doet het automatisch.

4)Na het lassen haalt de robot het gaas op en laadt het naar het draadtrimmingstation om de randen te snijden.

5) Na het trimmen plaatst de robot het draadnet weer op de transportlijn en brengt het naar het buigstation.

6)De buigmachine buigt één zijde van het gaas.

7)Het rotatiesysteem draait het gaas en de buigmachine buigt de andere zijde van het gaas.

8)Het gaas gaat naar de laspositie van de verstijvers (steunbalken)

9)De mechanische arm laadt de verstijvers en bevestigt ze automatisch op de laspositie.

10) De lasmachine doet het lassen van de verstijvingen volgens de tekeningen.

11)Na het lassen zal de mechanische arm voor het lossen het eindproduct automatisch omdraaien en stapelen.

High Speed Automatic Wire Shelf Welding Machine voor de productie van wire mesh deck shelving 1

Technische gegevens

Artikel 2	Gegevens
Elektriciteit	driefasige vier draden 380V±10%
Stroomkabel	120 mm2,400 A
Controlemethode	PLC's
Effectieve lasbreedte	1200 mm
Effectieve laslengte	1200 mm
Automatische snelheid	200-500 mm/s verstelbaar
Automatisch draadvullingsbereik	Lijndraad: 400-1200 mm,draaddiameter: 2-6 mm Kruisdraad: 400-1200 mm,draaddiameter: 2-6 mm
Nummer van het automatische draadvullingssysteem	2 sets
Afmetingen van de machine	35000 mmx8000 mm
Luchtdruk	0.6MPa
Koelwater	15-25°C

Detail van de machine:

High Speed Automatic Wire Shelf Welding Machine voor de productie van wire mesh deck shelving 2

met een breedte van niet meer dan 50 mm

High Speed Automatic Wire Shelf Welding Machine voor de productie van wire mesh deck shelving 3

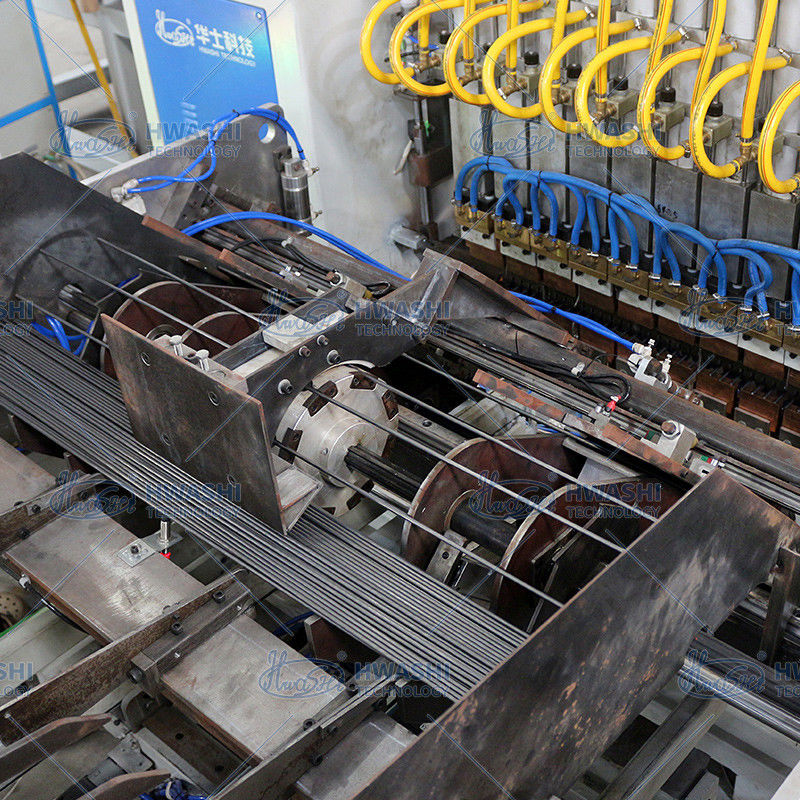

Automatisch draadvoersysteem

High Speed Automatic Wire Shelf Welding Machine voor de productie van wire mesh deck shelving 4

Automatisch vulsysteem met lijndraad

High Speed Automatic Wire Shelf Welding Machine voor de productie van wire mesh deck shelving 5

Automatisch vulsysteem met dwarsdraad

High Speed Automatic Wire Shelf Welding Machine voor de productie van wire mesh deck shelving 6

Automatische lasmachine voor draadnetten

High Speed Automatic Wire Shelf Welding Machine voor de productie van wire mesh deck shelving 7

Automatische draadnettrolley

Robot en draadtrimming machine

High Speed Automatic Wire Shelf Welding Machine voor de productie van wire mesh deck shelving 9

Machines voor het buigen van gaas

High Speed Automatic Wire Shelf Welding Machine voor de productie van wire mesh deck shelving 10

Verstuiveringsinstallatie

High Speed Automatic Wire Shelf Welding Machine voor de productie van wire mesh deck shelving 11

Systemen voor het lassen van verstijvers

High Speed Automatic Wire Shelf Welding Machine voor de productie van wire mesh deck shelving 12

Automatisch lossen en stapelen

High Speed Automatic Wire Shelf Welding Machine voor de productie van wire mesh deck shelving 13

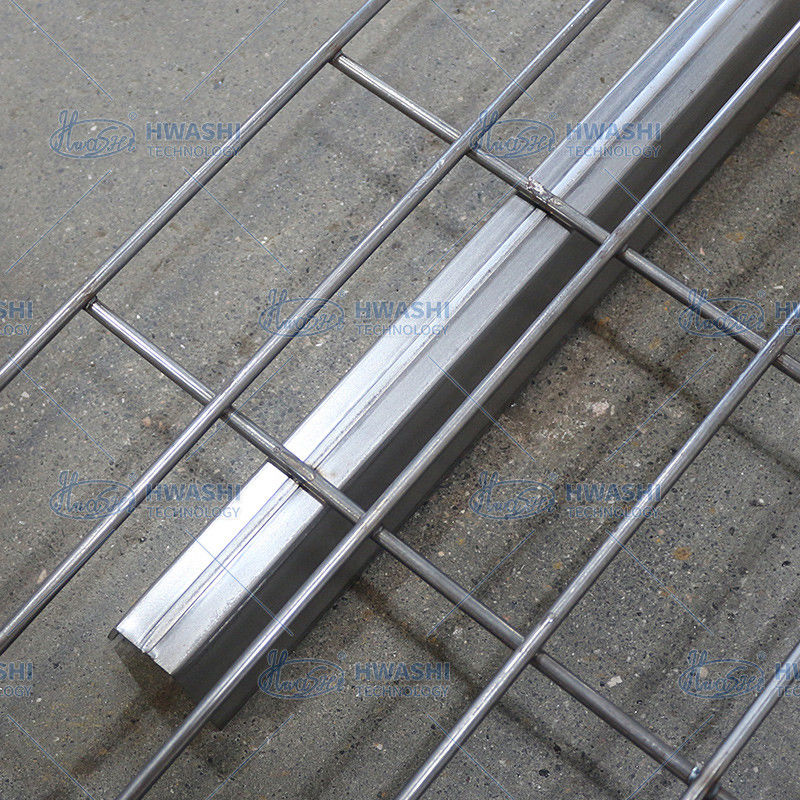

Het eindproduct

High Speed Automatic Wire Shelf Welding Machine voor de productie van wire mesh deck shelving 14
