Geavanceerde automatische walscherf lassen machine voor walscherf dek plank productielijn

Geavanceerde automatische walschaal lassen machine

Productielijn voor de productie van wire mesh deck shelving

Automatische walsmachine voor walschappen

Plaats van herkomst:

China

Merknaam:

HWASHI

Certificering:

CE/CCC/ISO

Contacteer ons

Verzoek om een Citaat

Productdetails

Elektriciteit:

Vier Draden in drie stadia 380V±10%

Stroomkabel:

120 mm2,400 A

controlemethode:

PLC's

Effectieve lasbreedte:

1200 mm

Effectieve laslengte:

1200 mm

Automatische Bewegende Snelheid:

200-500mm/s regelbaar

Automatisch draadvullingsbereik:

Lijndraad: 400-1200 mm,draaddiameter: 2-6 mm

Nummer van het automatische draadvullingssysteem:

2 sets

Betaling & het Verschepen Termijnen

Min. bestelaantal

1 set

Prijs

US $350000.00 / Set

Verpakking Details

Zeewaardig houten pakket

Levertijd

7-30 werkdagen na ontvangst van uw betaling

Betalingscondities

L/C, T/T

Levering vermogen

50 stuks per maand

Verwante producten

Video

HWASHI Automatisch draadnet Panel Cage Lasmachine Lijn voor gelast draadnet

Krijg Beste Prijs

Video

Geavanceerde automatische walscherf lassen machine voor walscherf dek plank productielijn

Krijg Beste Prijs

Video

Stalen draadgordel Spotsweismachine Koelkast Draadplank Multipoint Spotsweismachine

Krijg Beste Prijs

Video

Automatische meerpuntspoetsweismachine voor koelplaten en stalen gaasroosters

Krijg Beste Prijs

Contacteer ons

+8613380655800

marketing@hwashi.com

Contact nu

Productomschrijving

Geavanceerde Automatische Draadrek Lasmachine voor Draadgaas Dekplank Productielijn Geavanceerde automatische walscherf lassen machine voor walscherf dek plank productielijn 0

Productbeschrijving

De lasproductielijn die voor dit project is ontworpen, is specifiek bedoeld voor de snelle productie van draadpalletrek-dekplanken. Het maakt de volledig geautomatiseerde productie van draadgaas en verstevigingen mogelijk. Het bereikt automatisch draadknippen, voeden, lassen, buigen, roteren, randen trimmen, automatische toevoer van verstevigingen, lassen en stapelen van het eindproduct. Het ontwerp van de hele lijn vereist slechts twee operators, wat de productkwaliteit en productie-efficiëntie verbetert en de productiekosten verlaagt. Het helpt ook bij het aanpakken van de problemen van kwaliteitsinstabiliteit en lage efficiëntie die gepaard gaan met handmatige bewerkingen. De productie-efficiëntie en het automatiseringsniveau zijn aanzienlijk verbeterd.

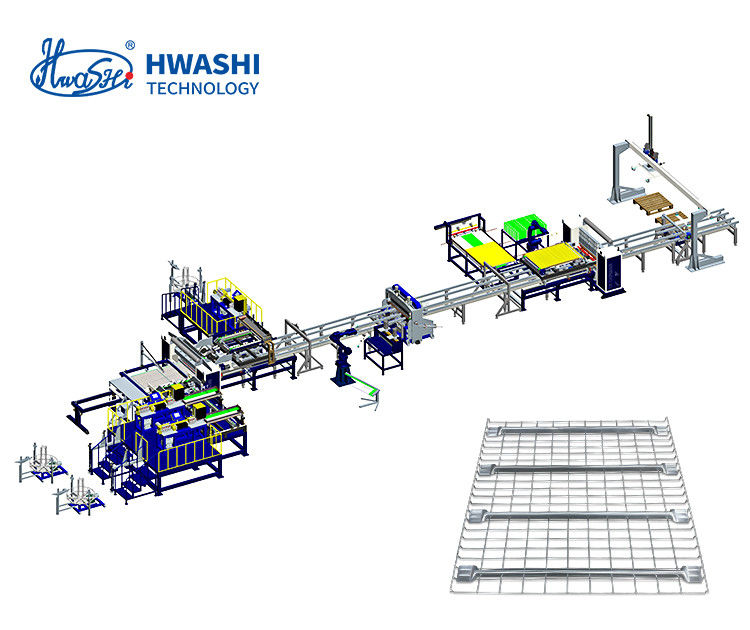

Werkproces

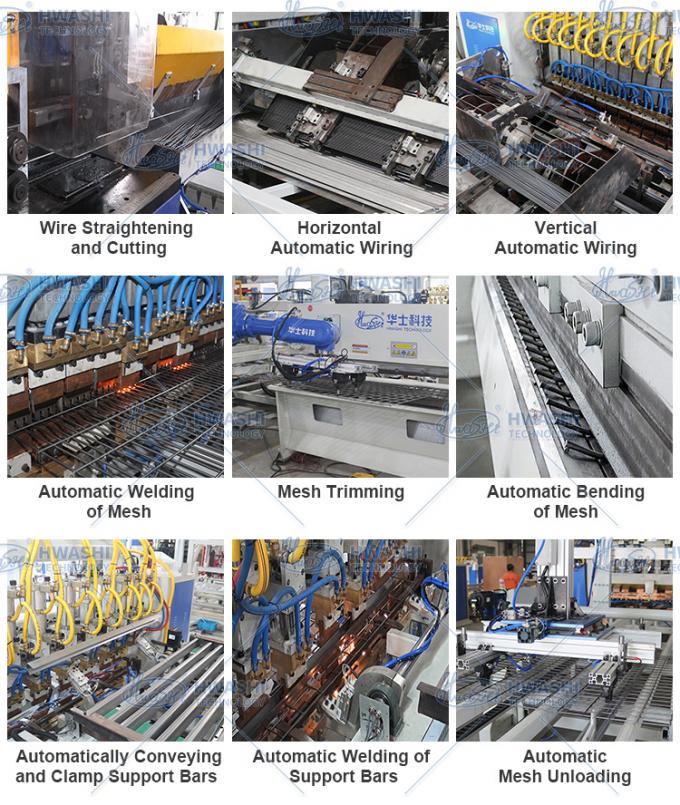

Werkproces

1) Een hogesnelheidsdraadricht- en snijmachine snijdt de draden van de draadspoel af en laadt de draden vervolgens in het draadaanvoersysteem voor automatische draadvoeding van de dwarsdraden en lijndraden. 2) Het systeem voor het vullen van dwarsdraden en lijndraden voert de draad automatisch naar de laspositie. 3) De lasmachine last automatisch. 4) Na het lassen pakt de robot het gaas op en laadt het in het draadtrimstation om de randen te snijden. 5) Na het trimmen plaatst de robot het draadgaas terug op de transportband en verplaatst het naar het buigstation. 6) De buigmachine buigt één kant van het gaas. 7) Het roterende systeem roteert het gaas en de buigmachine buigt een andere kant van het gaas. 8) Het draadgaas gaat naar de positie voor het lassen van de verstevigingen (steunstaven). 9) De mechanische arm laadt de verstevigingen en bevestigt ze automatisch aan de laspositie. 10) De lasmachine last de verstevigingen volgens de tekeningen. 11) Na het lassen kantelt en stapelt de lossende mechanische arm het eindproduct automatisch.

Items	Gegevens
Elektriciteit	Driefasige vier draden 380V±10%
Stroomkabel	120mm²,400A
Besturingsmethode	PLC
Effectieve lasbreedte	1200mm
Effectieve laslengte	1200mm
Automatische bewegingssnelheid	200-500mm/s instelbaar
Automatisch draadvulbereik	Lijndraad: 400-1200mm, draaddiameter: 2-6mm Dwarsdraad: 400-1200mm, draaddiameter: 2-6mm
Aantal automatische draadvoersystemen	2 sets
Machine afmetingen	35000mmx8000mm
Luchtdruk	0,6 MPa
Koelwater	15-25℃

Machine details

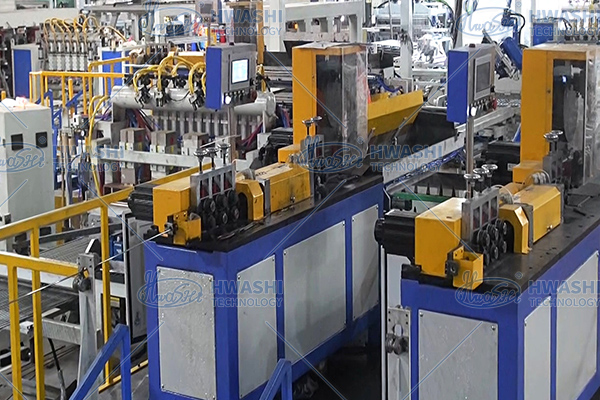

Hogesnelheidsdraadsnijmachine

Automatisch draadaanvoersysteem

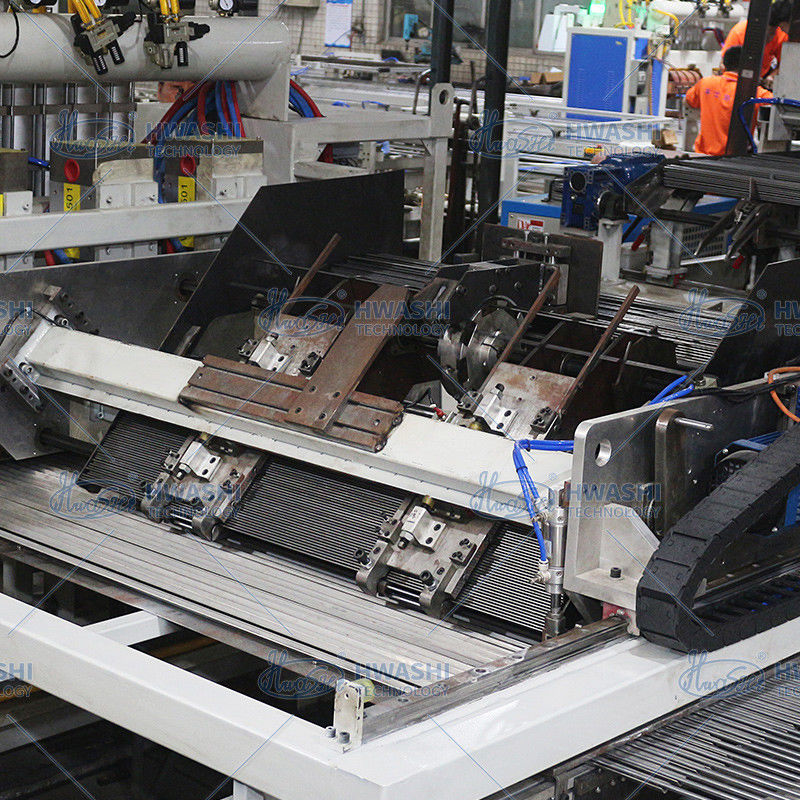

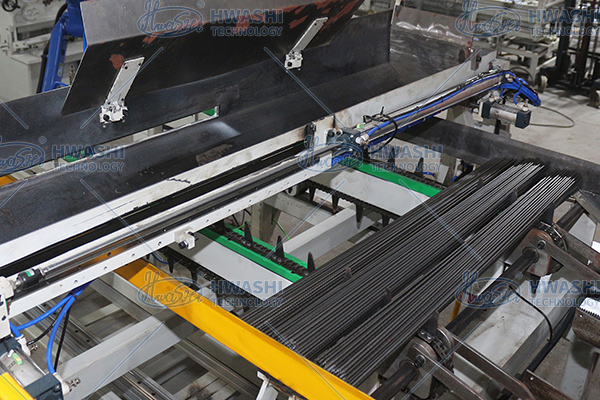

Automatisch lijndraadvoersysteem

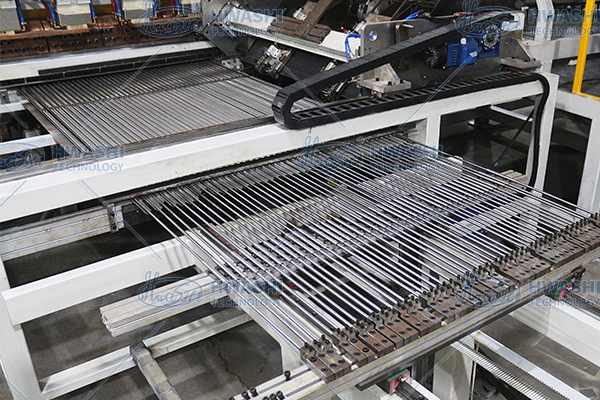

Automatisch dwarsdraadvoersysteem

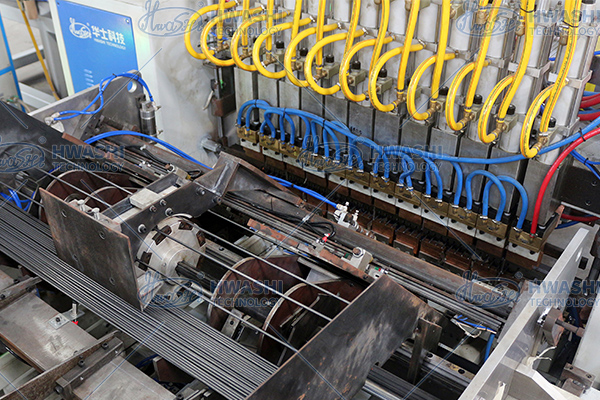

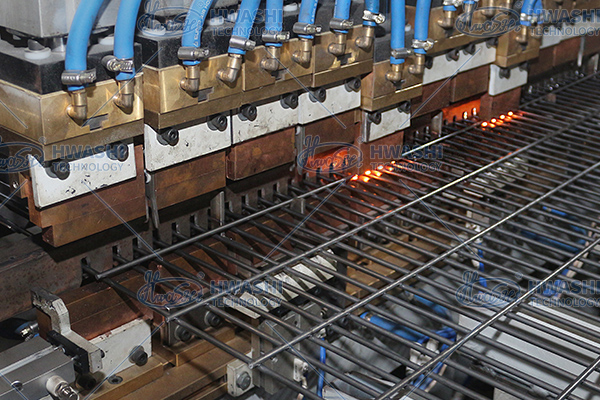

Automatische draadgaaslasmachine

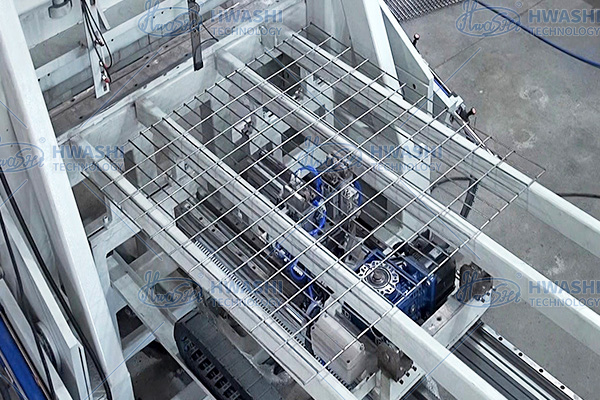

Automatische draadgaasverplaatsingstrolley

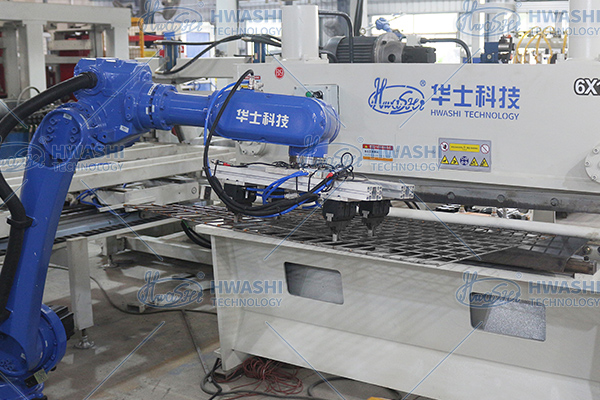

Robot en draadtrimmer

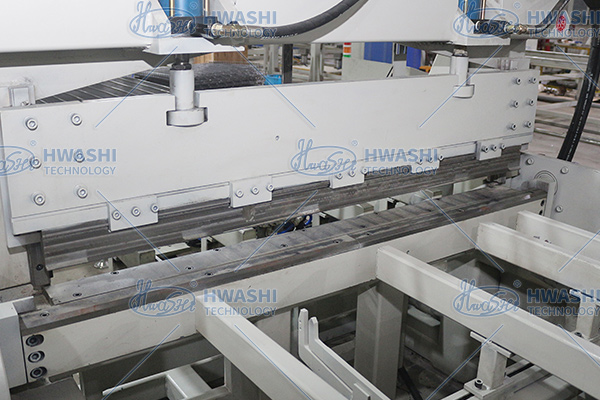

Draadgaas buigmachine

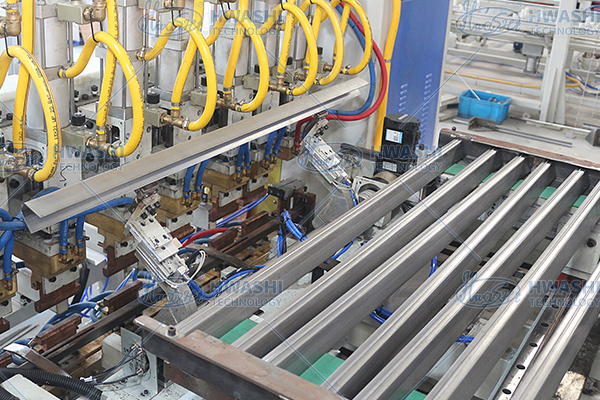

Verstevigingslaadsysteem

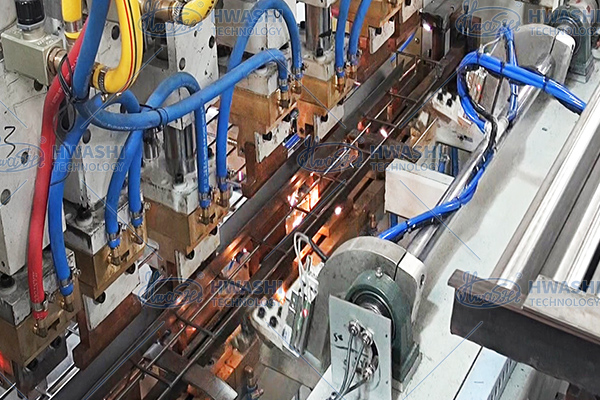

Verstevigingslassysteem

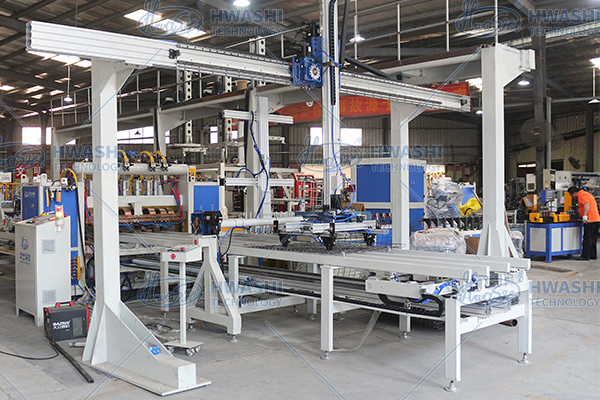

Automatisch lossen en stapelen

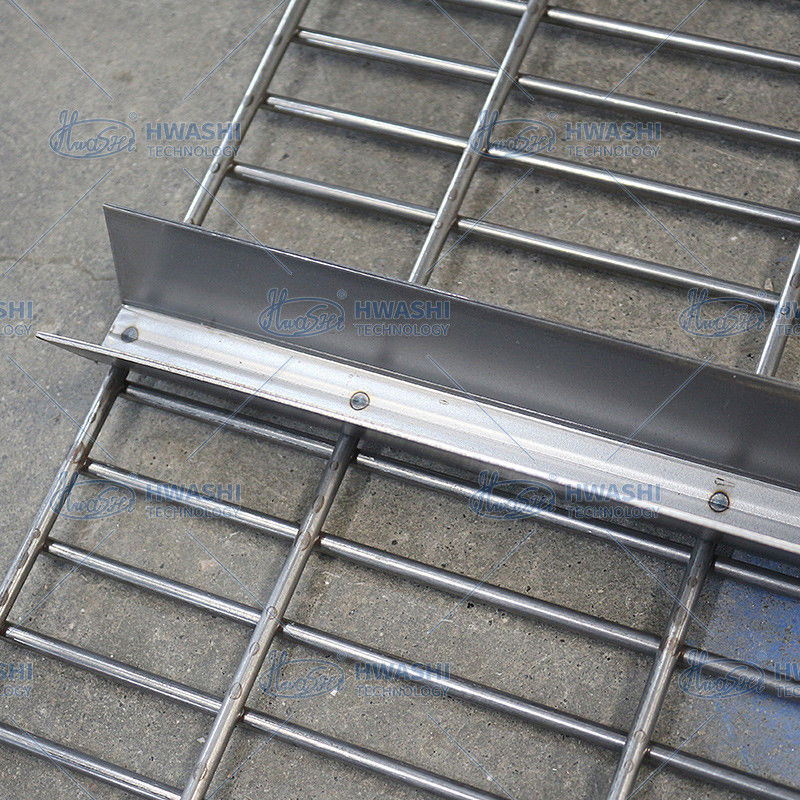

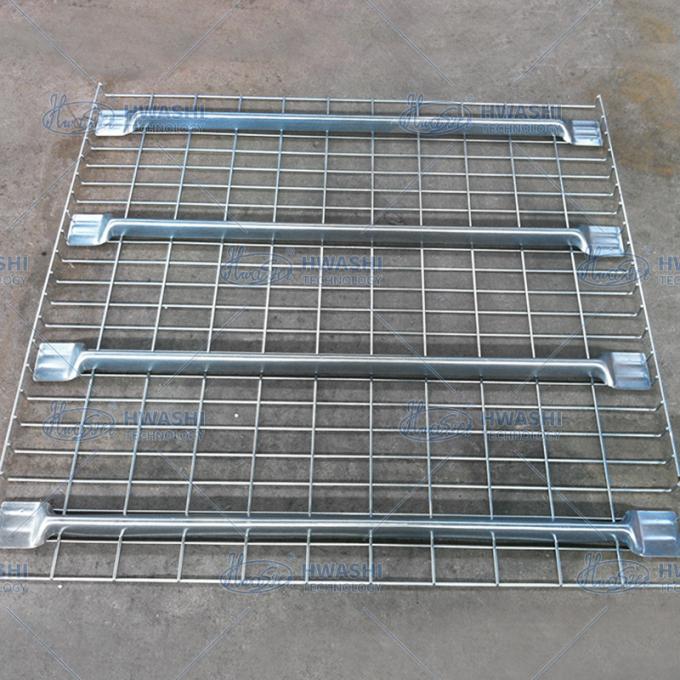

Eindproduct
