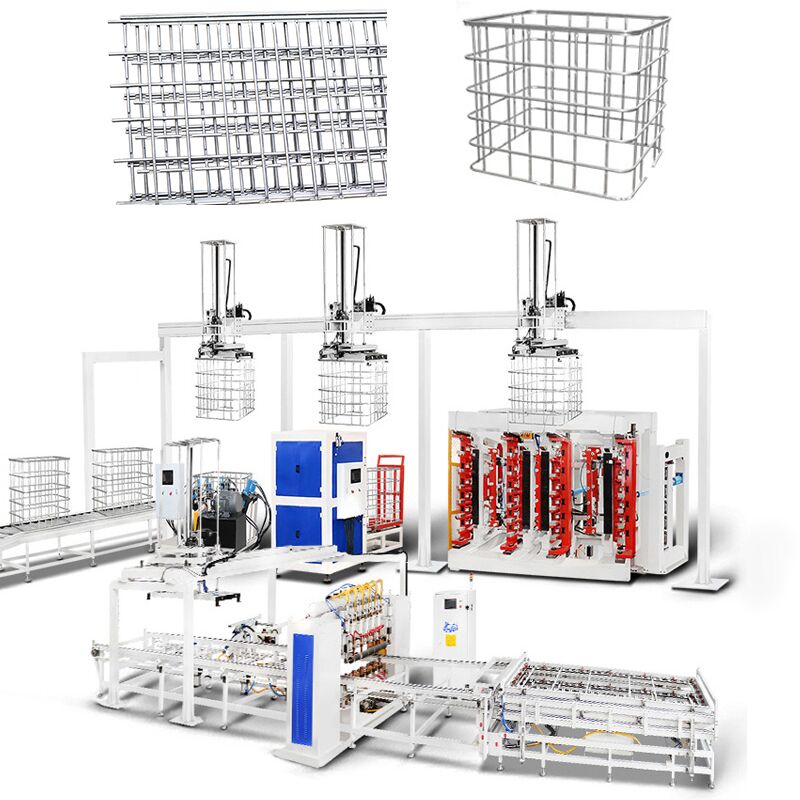

Productielijn voor IBC-containerkooien, IBC-kooiframe, lasapparatuur, machine
Automatisch IBC-kooiframe-lassysteem
Hwashi IBC-kooiframe Automatische Lasmachine beschikt over een versterkte portaalstructuur met hoge stijfheid en stabiele werking. Het lassysteem maakt gebruik van een middelfrequente omvormer voeding voor elektriciteitsefficiëntie en energiebesparing.
Belangrijkste kenmerken
- Lasefficiëntie: 50 seconden per stuk
- Lasbron: 4 sets MF DC-voeding
- Optie voor toevoerplatform: Enkellaags of Dubbellaags
- Optie voor lossysteem: Handmatig lossen of Automatisch mechanische arm lossen
Productiecapaciteit: 50 seconden per stuk
Hoofdframelasysteem
Vier sets MF-transformatoren besturen zes laselektroden om een optimale laskwaliteit te garanderen. De piano-type lasstijl aan twee zijden versnelt het lasproces en voltooit elk metalen roostergaas in ongeveer één minuut.
Het ontwerp met boven- en onderluchtcilinders zorgt voor een vlakke laspositie, terwijl de schroefontworpen laselektroden de duurzaamheid verbeteren.

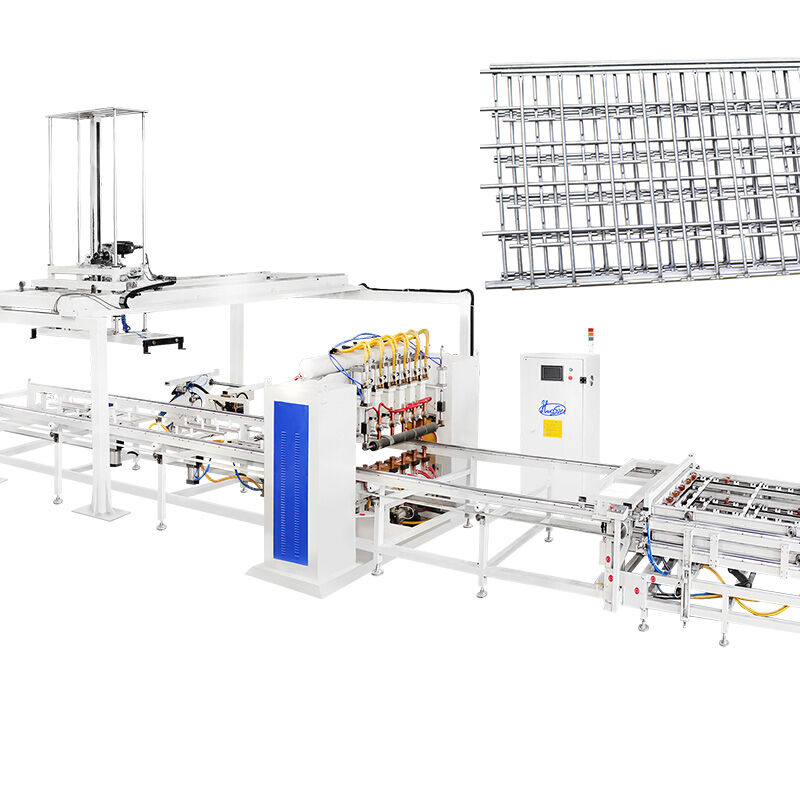

Zes-Kop IBC Frame Automatische Lasmachine
Uitgerust met 4 sets MF DC-voedingen, voert deze machine 6 puntlassen tegelijkertijd uit. De dubbellaagse fixture-toevoer maakt het laden van materiaal mogelijk terwijl een andere fixture wordt gelast.
Plat buisgaas en stevige laskwaliteit
De machine last buizen tot een plat gaastype met sterke, betrouwbare laskwaliteit. Het volledige lasproces duurt ongeveer 60 seconden.
Verticale Dubbele Station IBC Frame Buigmachine
Deze buigmachine zorgt voor hoge precisie, stabiele werking en efficiëntie door middel van geïntegreerde verwerking.
Buigproces
Vormt plat gaas in 20-25 seconden in een vierkante framvorm.
Kenmerken van de buigbalk
- CNC-bewerking van de buigbalk zorgt voor precieze buighoeken
- Elke mal verstelbaar omhoog/omlaag met 3 mm voor een groter buigbereik
- 120-graden malontwerp creëert vloeiende buighoeken
Constructie van het buigframe
Rechthoekig machineframe met dikkere stalen kolommen en deurvormige afdekpanelen zorgen voor een stevige, stabiele werking.
Hydraulisch Drukstation
Ontworpen voor het buigen van pallettankgazen in rechthoekige frames met afmetingen van (1200±5mm)×(1000±5mm).
IBC-kooiframe-vergrendelingsmachine
Geïntegreerde verwerking levert hoge invoegprecisie, sterke vergrendelingsvastheid en stabiele, efficiënte werking.
Vergrendelingsefficiëntie en -kwaliteit
Hydraulisch vergrendelen van buisframe-einden voltooid in 25-30 seconden.
Verstelbare klinkarm
- Breder werkbereik voor verschillende IBC-metalen kooiontwerpen
- Hydraulisch en pneumatisch ontwerp verbetert de efficiëntie
- Automatische verbinding van pijpzijkanten
Hydraulisch klinksysteem
Hydraulische klinkmal creëert strakke klinkpunten om scheuren in de metalen kooi te voorkomen.
Automatisch verzendapparaat
Automatisch metalen kooiverzendapparaat zorgt voor een soepele en efficiënte geautomatiseerde kooiproductie.
IBC-kooiframe-gatenmaak- en ponsmachine
Creëert gaten in frames voor een veilige bevestiging aan basisframes.
Gatenmaakefficiëntie en -kwaliteit
Hydraulisch ponsen voltooid in 25-30 seconden.
Machinecomponenten
- Perskoppen met persmal
- Hydraulisch station
- Ponskop-lokaliseringspaneel
Links-rechts, voor-achter verstelbaar lokaliseringspaneel biedt een breder ponsbereik.
IBC-kooibasisframe-lasmachine
Horizontale structuur met 7 laskoppen voor het volledig lassen van het basisframe. De operator hoeft alleen te laden/lossen, terwijl de machine automatisch last.
Producteigenschappen
- Horizontale structuur met 7 laskoppen voor het voltooien van het basisframe
- Automatisch gelaste pallet lossen
- 3 sets MF DC 250KVA voeding
- Verbeterde productkwaliteit en productiesnelheid met lagere kosten
- Elimineert onstabiele laskwaliteit door handwerk
| Productnaam |
IBC-frame productielijn |
Stijl |
enkele rij / dubbele rij |
| Max. lasbreedte |
1200mm |
Max. laslengte |
4250mm
|
| Merk |
Hwashi |
Kleur |
blauw/geel/aangepast |
| Uitgerust vermogen |
350kVA/400kVA |
Plaats van product |
Zhejiang Provincie, China |
| Spanning |
3p 380V |
Materiaal |
Gegalvaniseerde pijp |
| Dikte van de pijp |
1-2mm |
duty cycle |
20% |
| Diameter van de pijp |
14-20mm |
Frequentie |
50HZ/60HZ |
| pijp laadmethode |
handmatig/2 arbeiders |
Kabelgrootte |
≥70mm3 |
| werkcapaciteit |
350-450(480-550) stuks/8 uur |
luchtpijpmaat |
G1 |
| arbeidsbehoefte |
2-3 arbeiders |
Waterpijpmaat |
G1 1/4 |
Kenmerken van het tanksysteem
- Geschikt voor fabrieken met een aparte blaasmachine en kooiwerkplaatsen
- Transport van testtanks via transportband naar de kooiwerkplaats zonder menselijke tussenkomst
- Tanksysteem
- IBC Gebogen, Geklonken en Geponste Kooi Plaatsingsgebied
- Gelast Pallet Opslaggebied
- Automatisch Pallet Montagepad
- Palletlassen
- Roterend Kooi- en Pallet Montagegebied
- Veilige Doorgang
- Palletplaat Opslaggebied / Automatische Toevoer
