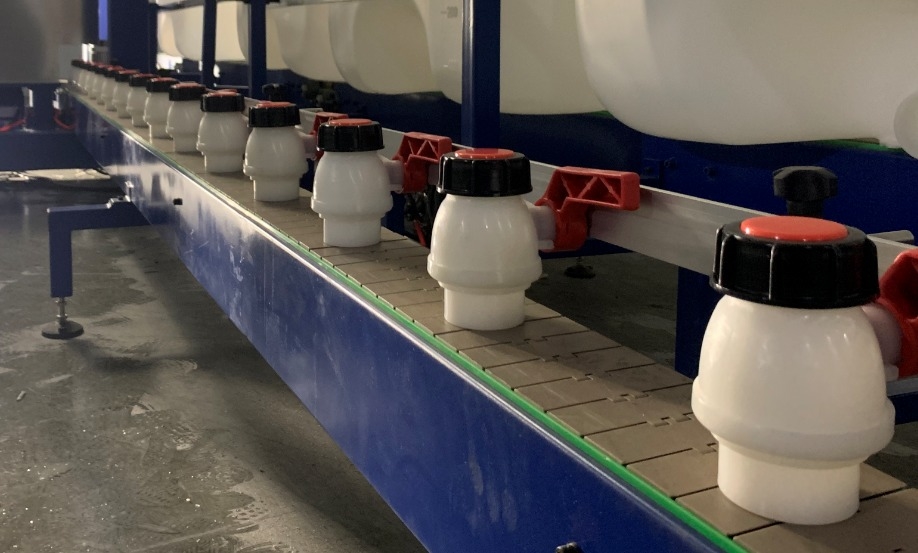

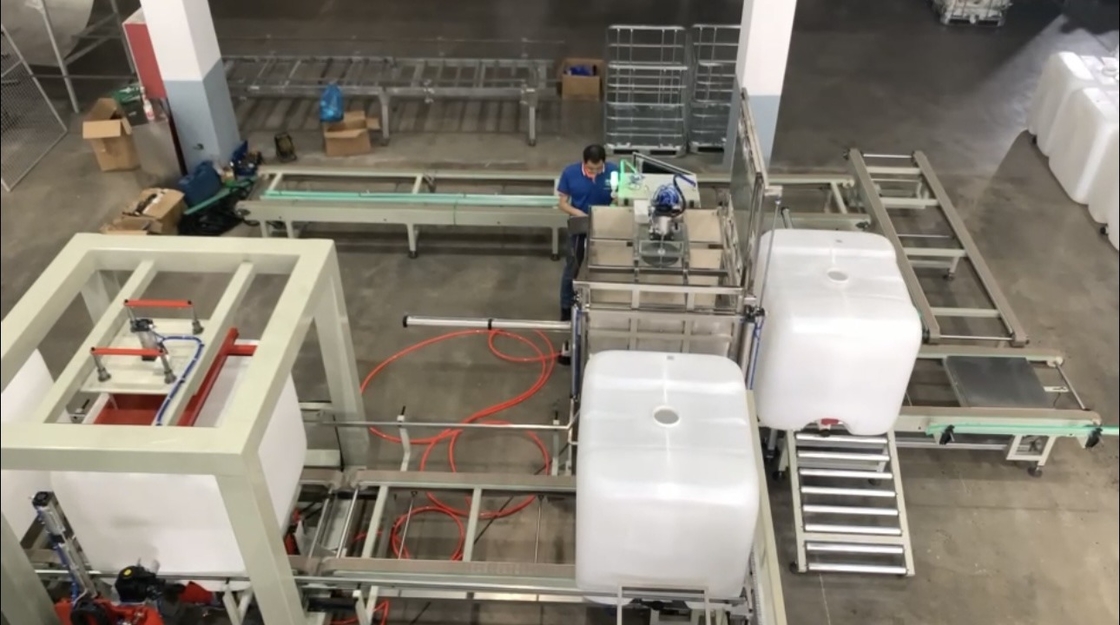

IBC Grid Cage Frame Automatische productielijn, Volledige automatische IBC -tanklekkage Testmachinelijn

Verticale Dubbelstation IBC Frame Buigmachine

De IBC kooiframe dubbelstation buigmachine ondergaat een uitgebreide verwerking om niet alleen een hoge precisie bij het buigen te garanderen, maar ook stabiele operaties en een opmerkelijke efficiëntie.

Buig het Vlakke Gaas in Vierkante Vorm

De buigmachine transformeert het vlakke gaas vakkundig in een nauwkeurig vierkant frame. Het bereiken van het buigproces in ongeveer 20-25 seconden benadrukt de efficiëntie en snelle productiecapaciteit van de machine.

Buigbalk

1. CNC bewerkte buigbalk wordt gebruikt om de buighoek te garanderen.

2. Elke mal op de buigbalk kan ongeveer 3 mm omhoog en omlaag worden versteld om het buigbereik te vergroten.

3. 120 graden malontwerp maakte elke buighoek gladder.

Buigframe

Het machineframe heeft een robuust rechthoekig ontwerp, met dikkere stalen kolommen en een deurvormig afdekpaneel, wat uitzonderlijke stevigheid en stabiliteit garandeert.

Hydraulisch Drukstation

Speciaal ontworpen voor het buigen van pallettankgazen, vormt de IBC buigmachine ze vakkundig in rechthoekige frames met precieze afmetingen van (1200±5mm)×(1000±5mm). Dit hydraulisch aangedreven station garandeert optimale buigprestaties.

IBC Kooi Frame Vergrendelingsmachine
De IBC kooiframe vergrendelingsmachine is zorgvuldig vervaardigd als een samenhangende eenheid, met uitzonderlijke precisie bij het invoegen, robuuste vergrendelingssterkte en een naadloze mix van stabiliteit en efficiëntie tijdens de werking.

Vergrendelingsefficiëntie en Kwaliteit

Verstelbare Klinkarm:

Afgestemd op verschillende IBC metalen kooiontwerpen, verbreedt de verstelbare klinkarm het werkbereik van de machine.
Het hydraulische en pneumatische ontwerp van de klinkarm verbetert de efficiëntie van de machine.
De klinkarm is ook ontworpen voor het automatisch verbinden van de twee zijden van de buis.
Hydraulische Klinkmal:
Met een hydraulisch systeem creëert de klinkmal strakke klinkpunten voor de buis, waardoor wordt voorkomen dat de metalen kooi scheurt.

Hydraulisch Drukstation:
Uitgerust met een automatisch verzendapparaat, zorgt het hydraulische drukstation voor een soepel en efficiënt productieproces voor metalen kooien.

IBC Kooi Frame Gatenmaak- en Ponsmachine
IBC kooiframe gatenmaak- en ponsmachine wordt gebruikt om het gat op het frame te vormen, zodat het complete frame op het basisframe kan worden bevestigd.
Gatenmaak-efficiëntie en Kwaliteit
De gatenmaak- en ponsmachine maakt gebruik van hydraulische kracht. Het duurt ongeveer 25-30 seconden om het complete proces te voltooien.
a. Perskoppen met persmal
b. Hydraulisch station
c. Ponskop lokaliseringspaneel
Links-rechts, voor-achter verstelbaar lokaliseringspaneel kan de pons positie in een breder gebruiksbereik maken.

IBC Kooi Basisframe Lasmachine
Het basisframe lasmachine ontwerp neemt een horizontale structuur en 7 laskoppen aan voor het voltooien van het lassen van het basisframe. De operator hoeft alleen het product te laden en te lossen. De machine doet het lassen automatisch.
Productkenmerken:
1. Het ontwerp neemt een horizontale structuur en 7 laskoppen aan voor het voltooien van het lassen van het basisframe. De operator hoeft alleen te laden.
2. Gelaste pallet wordt automatisch gelost. De machine doet het lassen automatisch.
3. Het neemt 3 sets MF DC 250KVA vermogen aan. De machine helpt de productkwaliteit en de productiesnelheid te verhogen en de productiekosten te verlagen.
4. Los het probleem op van onstabiele laskwaliteit veroorzaakt door handwerk. Hogere productiesnelheid en automatiseringsniveau.

Productkenmerken-Tank Verzendsysteem:
1. Dit systeem is geschikt voor fabrieken die de blaasmachine werkplaats en de kooiwerkplaats scheiden.
2. De testtanks worden door de transportband naar de kooiwerkplaats getransporteerd. Geen menselijke tussenkomst vereist.
3. Tank Verzendsysteem
4. IBC Gebogen, Klink- en Geperforeerde Kooi Plaatsingsgebied
5. Gelast Pallet Opslaggebied
6. Auto Pallet Montagepad
7. Pallet Lassen
8. Roterende Kooi en Pallet MontagegebiedVeilige Doorgang
9. Palletplaat Opslaggebied/ Auto Voeding
