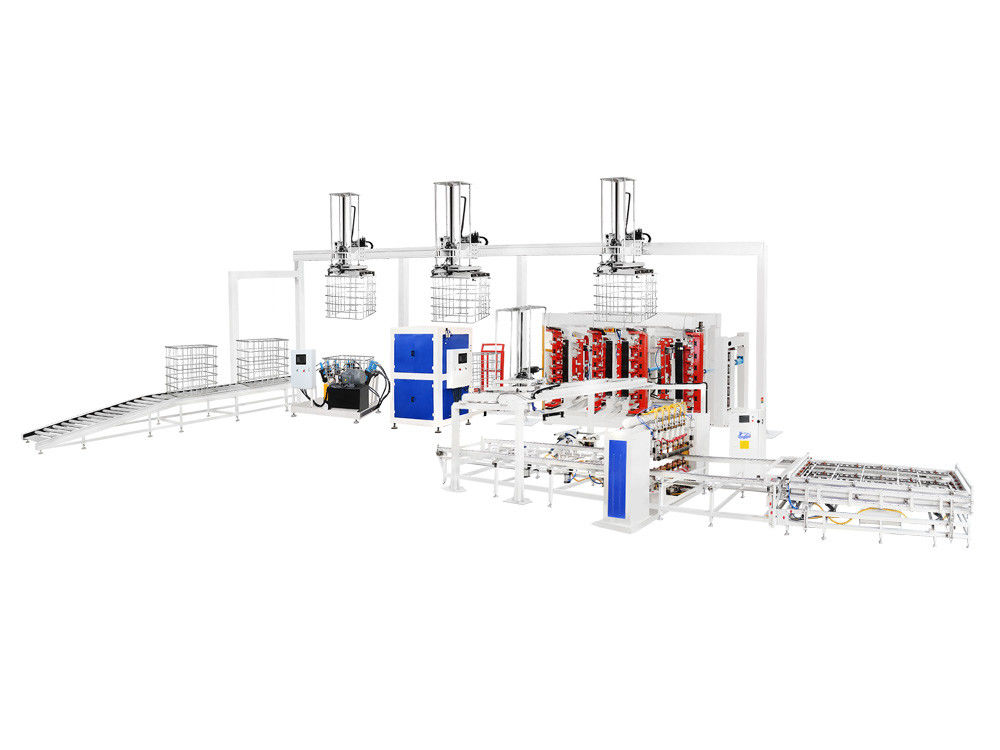

HWASHI 1000L IBC Tote Cage Welding Line IBC Cage Frame Productielijn
De productielijn voor IBC-kooien is speciaal ontworpen voor de geautomatiseerde vervaardiging van 1000 liter IBC-kooien.met inbegrip van automatische pijpautomatische machineAutomatische schommelmachine, schommelmachine, schommelmachine, schommelmachine, schommelmachine, schommelmachine, schommelmachine, schommelmachineen een geautomatiseerd palletsysteem voor montage.
De structuur van de IBC-kooi is zorgvuldig vervaardigd uit gegalvaniseerde stalen buizen, bestaande uit twintig ronde verticale staven met een diameter van achttien millimeter, vijf horizontale staven,één horizontale P-staafHet productieproces begint met het lassen van buizen in een vlak buisvormig gaas, dat vervolgens in een vierkant frame wordt gevormd.en gaten worden geperst in de onderbuis voor bevestiging aan het basisframeDe productielijn kan vijf tot acht bedieners nodig hebben om het hele proces te laten verlopen.
De operationele volgorde verloopt als volgt:
Verwerking van buizen:
Bij de buisverwerking wordt de buis met behulp van een buisfreesmachine tot de vereiste lengte gelast en gesneden.en basisbuisdrukken en buigen.
Langebuisvormende machine Voorbeeld van de lange buisvormende machine
Korte buisvormende machine Voorbeeld van de korte buisvormmachine
Verwerking van kooien:
De bewerkingsfase van het kooienraam omvat het lassen van het maasraam, het buigen, het vastklemmen, het steken, het lossen,
het lassen van het palletraam, het lossen van het palletraam, het laden van het basispaneel en het handmatig bevestigen van de schroeven voor de kooi en het palletraam.
Automatische lasmachine met zes koppen IBC-frame
De laskracht is ontworpen met 4 sets van MF DC stroombron. Het kan 6 plekken lassen tegelijkertijd. Dubbele laag bevestigingsvoerder.een andere armature kan worden geladen met materiaal. |
Vlakke buisnetten en stevige laskwaliteit
De lasmachine zal de buis in een platte gaas lassen. |

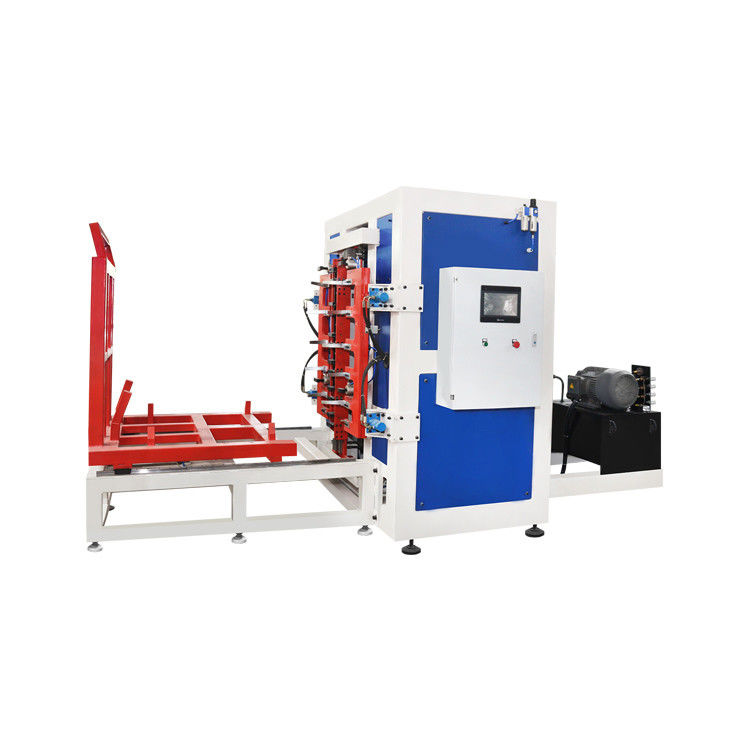

Verticale dubbelstation IBC-framebuigmachine
IBC kooi frame dubbel station buigmachine wordt verwerkt als een geheel om te zorgen voor een hoge buignauwkeurigheid, stabiele werking en hoge efficiëntie. |
Buig het platte gaas in een vierkantvorm
De buigmachine buigt het vlakke gaas in een vierkant frame. Het duurt ongeveer 20 tot 25 seconden om het buigen proces te voltooien.
|

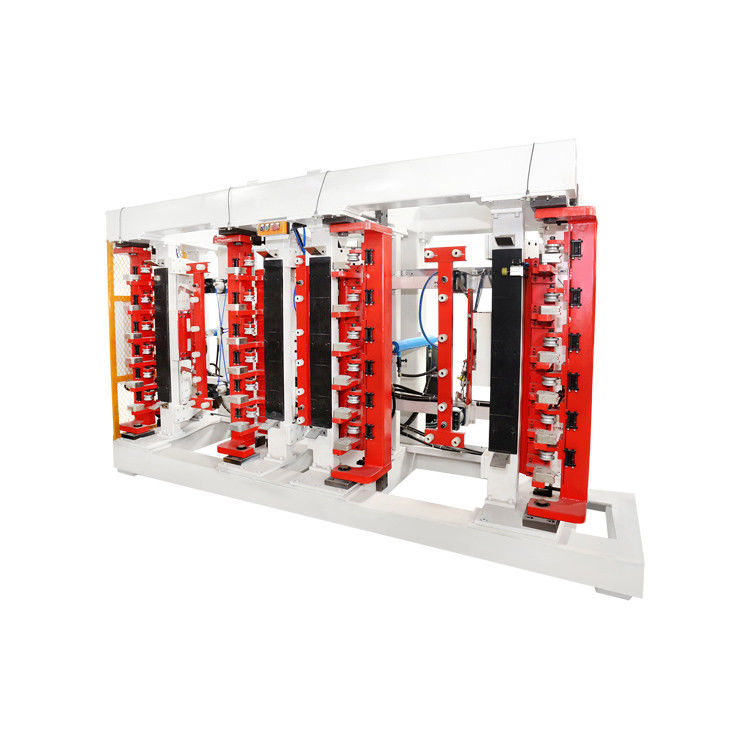

IBC kooien slotmachine
IBC kooien slotmachine wordt verwerkt als een geheel, met een hoge precisie van het inbrengen, grote snelheid om te vergrendelen, stabiele en efficiënte werking. |
Efficiëntie en kwaliteit van de vergrendeling
De vergrendelingsmachine vergrendelt de uiteinden van het buisraam met behulp van hydraulische kracht.
|

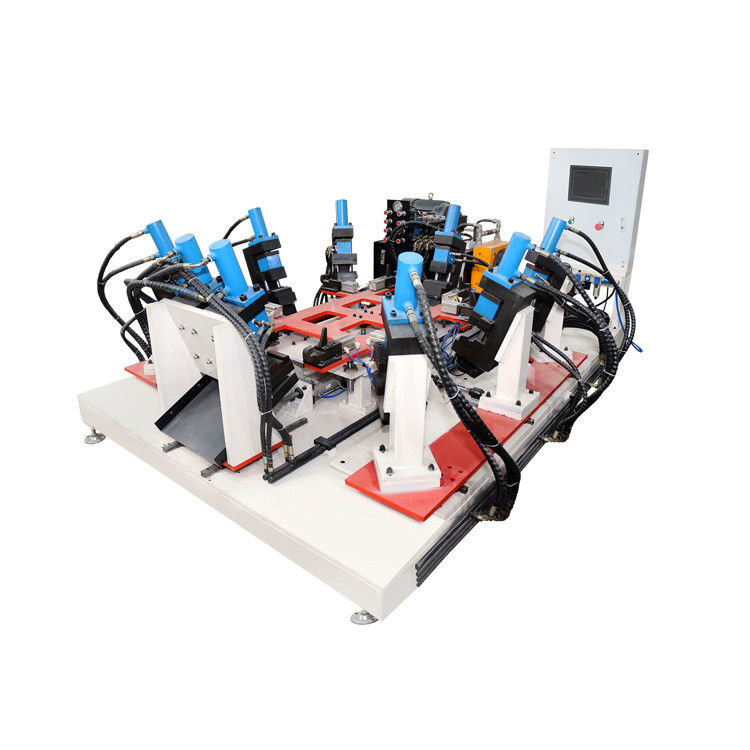

IBC Cage Frame Hole Making and Punching Machine (machine voor het maken en perforeren van gaten in kooien)
IBC kooi raam gat maken en punchmachine wordt gebruikt om het gat op het frame te vormen, zodat het volledige frame kan worden bevestigd op het basis frame. |
Efficiëntie en kwaliteit van het maken van gaten
Het gaat om een hydraulische kracht die het proces ongeveer 25 tot 30 seconden zal afmaken. |
IBC kooien basis frame lasmachine

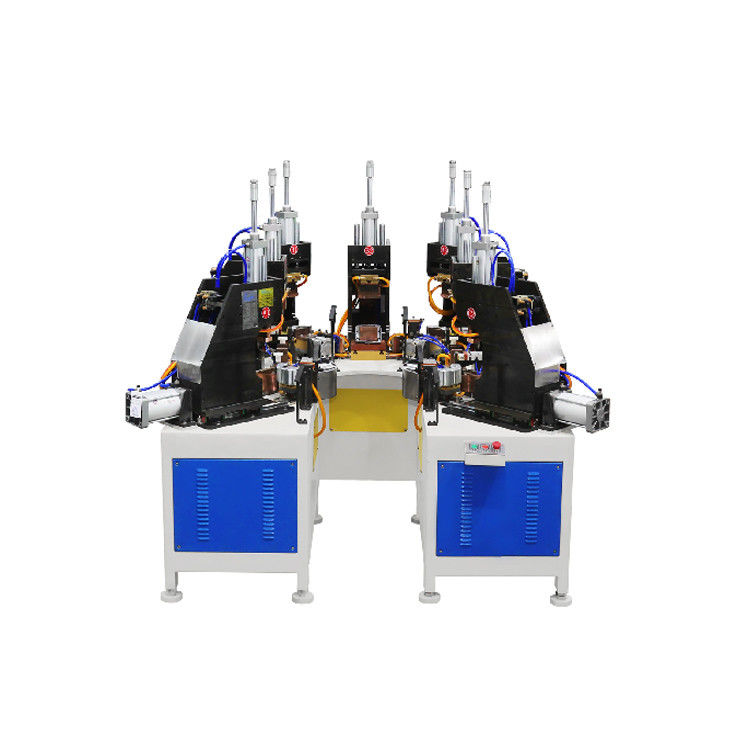

Het ontwerp van de basis frame lasmachine heeft een horizontale structuur en 7 laskoppen om het laswerk van het basis frame te voltooien.De machine zal het lassen automatisch doen. |
Eindproduct van basisframe
We kunnen het automatische laden en lossen apparaat voor de basis frame lasmachine toe te voegen als per uw vereiste. |
IBC TOTE DETECTIE LINE:
De installatie van de container en de kooi omvat het transport van de container, het lassen van de kleppen, het opzetten van een
lekkageonderzoek, montage van de container met de kooi, handmatige installatie van de trekstang en de laatste stapeling van de IBC-tas.
Het rendement van de productielijn varieert van 50 tot 125 seconden per kooi.

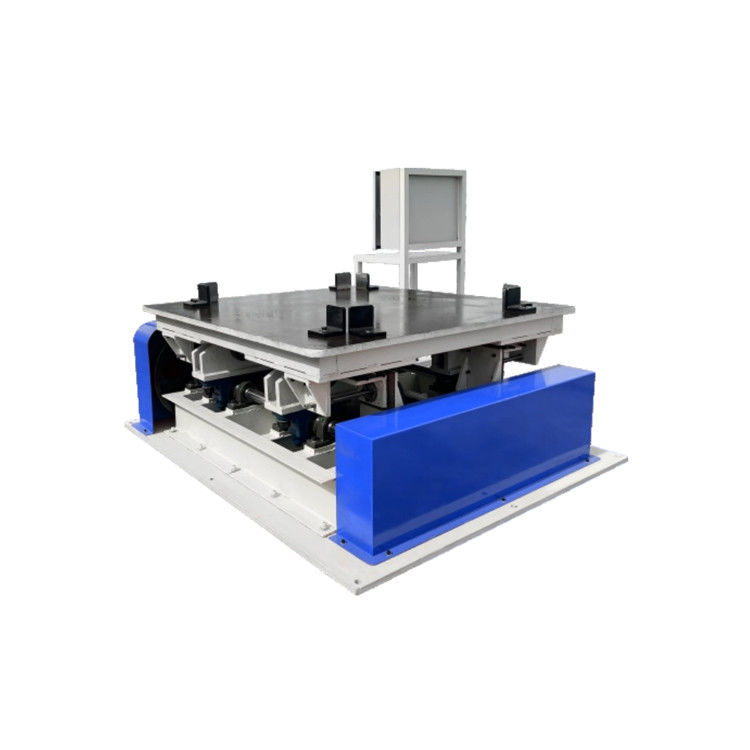

IBC-testmachine voor het testen van lekkage in de tankVibratietestmachine
Voor een op uw specifieke behoeften afgestemde op maat gemaakte oplossing nodigen wij u uit om productschetsen en productiecapaciteitsvereisten te verstrekken.Of u nu een ronde buis frame of een vierkant buis frame, berekenen we het exacte aantal machines dat nodig is op basis van uw capaciteit en budgetbeperkingen.we verbinden ons ertoe een gedetailleerde technische productoplossing en een offerte te leveren.
Onze gewaardeerde productielijn heeft wereldwijde erkenning gekregen, met succesvolle export naar landen als India, Rusland, Turkije, Brazilië, Chili en daarbuiten.Indien u aanvullende informatie nodig heeft of specifieke vragen heeft, voel je vrij om contact op te nemen met ons team, en we zullen u graag helpen bij het bereiken van uw productiedoelen.
